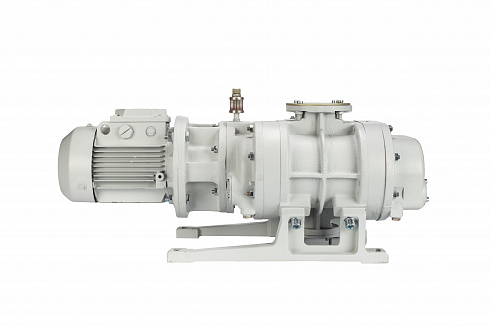

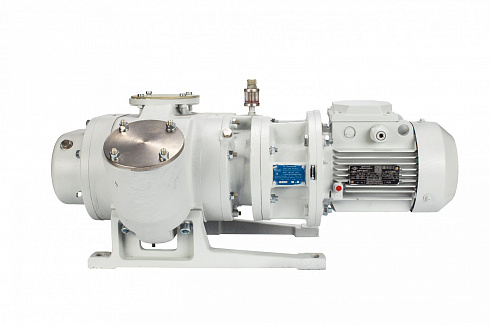

Двухроторный вакуумный насос НВД-200 (ДВН-50)

Оформите заказ, и мы свяжемся
с вами, или звоните
по тел.: +7 (499) 732-93-36
+7 (499) 753-08-17

Отправить запрос

Цену уточняйте у менеджера

Двухроторные вакуумные насосы НВД-200 (ДВН-50)


Назначение.


Двухроторные вакуумные насосы типа ДВН предназначены для откачки воздуха и газов, неагрессивных к серому чугуну, конструкционной стали и минеральному маслу, и взрывобезопасных в условиях проточной части и зубчатого редуктора.

Описание и конструкция.


Насос состоит из собственно насоса и соединенного с ним электродвигателя.

Два одинаковых ротора вращаются навстречу друг другу с фиксированным зазором, благодаря синхронизирующей передаче и форме профиля ротора. Газ, отсекаемый при вращении роторов на стороне входного патрубка, перемещается с входа на выход с постоянным объемом "А", образованным между корпусом и впадинами роторов.

Наличие небольших зазоров между профилями роторов насоса, а также между роторами, стенками корпуса и стенками крышек исключает трение и необходимость подачи смазки в промежуточную часть насоса.

Область применения.


Насосы применяются ТОЛЬКО с форвакуумным насосом и являются второй ступенью разрежения.

Применяются в следующих технологических процессах:

  • сушка трансформаторов и других устройств;
  • пропитывание обмоток, кабеля, древесины и других материалов;
  • дистилляция в металлургии при получении цветных металлов, а также химически чистых веществ в химической и фармацевтической промышленности;
  • сублимационная сушка продуктов, биологически активных препаратов, вакцин;
  • плавка, литье, легирование металлических сплавов;
  • спекание мелкозернистых и порошкообразных материалов в порошковой металлургии, при агломерации, коксовании, в производстве огнеупорных изделий.


Технические характеристики


Предельное остаточное давление, мбар 1.3 * 10 -3
Быстрота действия, м3/ч 180
Масса, кг 50.0
Тип насоса Двухроторный
Габаритные размеры, мм 688 х 372 х 300
