Агрегаты вакуумные двухроторные (ротационные) АВД предназначены для откачки из герметичных сосудов воздуха, неагрессивных к рабочей жидкости и материалам конструкции пожаро-взрывобезопасных и нетоксичных газов, паров и парогазовых смесей, очищенных от капельной влаги и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21% по объему) от атмосферного давления до предельного остаточного.
Агрегаты имеют наибольшую быстроту действия в диапазоне входных давлений от 1,3·102 до 6,6 Па (от 1 до 5·10-2 мм рт.ст.). Агрегаты также могут применяться в качестве агрегата предварительного разрежения для высоковакуумных насосов.
Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69, но для эксплуатации при температуре окружающего воздуха и откачиваемой среды от 283 до 308 К (от плюс 10 °C до плюс 35 °C). Агрегаты вакуумные двухроторные (ротационные) АВД предназначены для откачки из герметичных сосудов воздуха, неагрессивных к рабочей жидкости и материалам конструкции пожаро-взрывобезопасных и нетоксичных газов, паров и парогазовых смесей, очищенных от капельной влаги и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21% по объему) от атмосферного давления до предельного остаточного.
Агрегаты имеют наибольшую быстроту действия в диапазоне входных давлений от 1,3·102 до 6,6 Па (от 1 до 5·10-2 мм рт.ст.). Агрегаты также могут применяться в качестве агрегата предварительного разрежения для высоковакуумных насосов.
Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69, но для эксплуатации при температуре окружающего воздуха и откачиваемой среды от 283 до 308 К (от плюс 10 °C до плюс 35 °C).
| Наименование параметра | Значение |

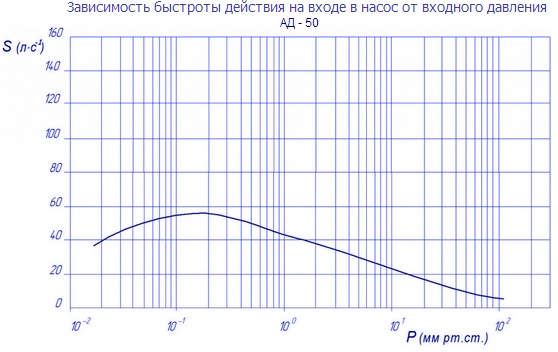

| Быстрота действия при рабочем давлении 26,6 Па (2·10-1 мм рт.ст.), м3/ч (л/с)Быстрота действия при рабочем давлении 26,6 Па (2·10-1 мм рт.ст.), м3/ч (л/с) | 180±30 (50±8) |
| Предельное остаточное давление, Па (мм рт.ст.), не более: | |
| а) с учетом паров рабочей жидкости (полное) | 1,3∙10-1 (1∙10-3)1,3∙10-1 (1∙10-3) |
| б) парциальное по воздуху | 6,6∙10-3 (5∙10-5)6,6∙10-3 (5∙10-5) |
| Потребляемая мощность при рабочем давлении, кВт, не более | 0,8 |
| Установленная мощность электродвигателей агрегата, кВт, не более | 1,65 |
| Охлаждение агрегата | воздушное |
| Условный проход, мм: | |
| входа | 63 |
| выхода | 15 |

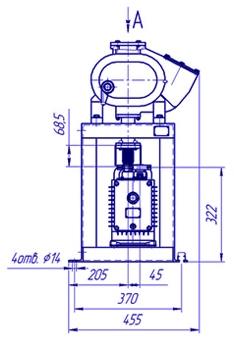

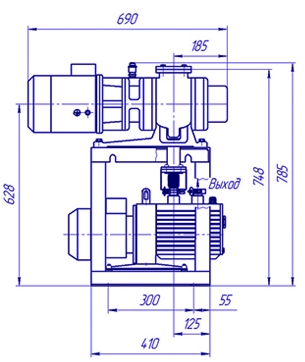

| Габаритные размеры, мм, не более: | |
| длина | 690 |
| ширина | 455 |
| высота | 785 |
| Масса, кг, не более | 105 |
Агрегат вакуумный двухроторный АВД-50/5, состоит из последовательно соединенных двухроторного насоса НВД-200 и пластинчато-роторного насоса 2НВР-5ДМ1 (2НВР-5ДМ). Насосы установлены на нижнем и верхнем основании рамы.
Агрегат АВД-50/5 соответствует требованиям технических условий ТУ 3648-030-00218526-2007.
